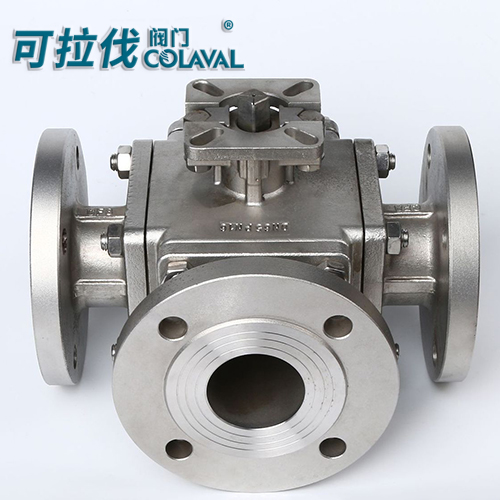

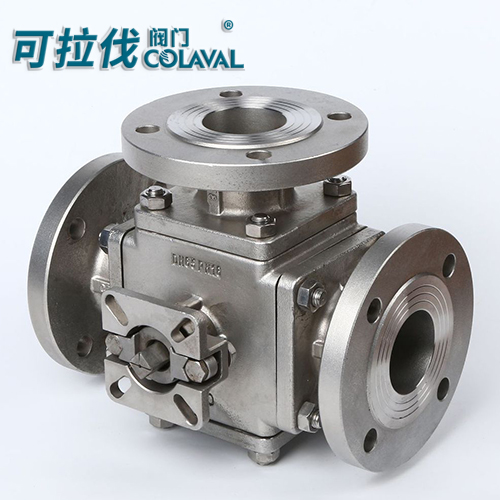

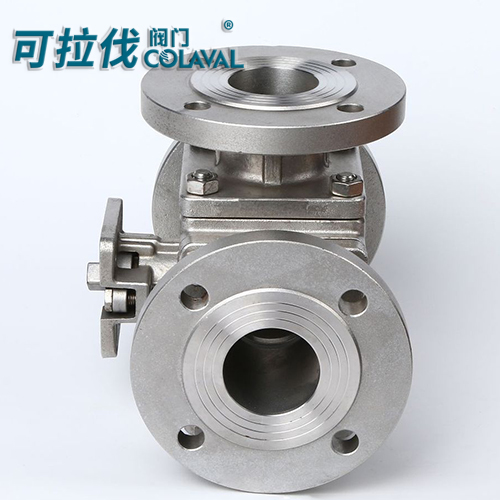

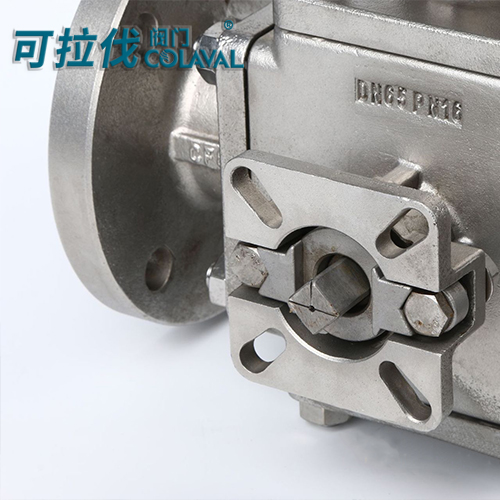

Q45F不銹鋼高平臺三通球閥

品牌廠家：COLAVAL/可拉伐

產品型號：Q45F

連接方式：法蘭

公稱通徑：DN15-DN300

閥體材質：不銹鋼304、不銹鋼316

壓力溫度：PN16-64 低溫、常溫、高溫

結構形式：L型、T型

應用領域：Q44F三通球閥L型 Q45F三通高平臺法蘭球閥 T型氣動電動不銹鋼球閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

改變一下閥芯可演變成合流三通、分流三通，或加執行器，變電動和氣動。
質保服務

提供力所能及的閥門解決方案，質保兩年、Q45F高平臺三通球閥售前、售中、售后服務
技術工藝

整體采用不銹鋼304材質防止生銹，方形閥體，外觀精致，維修更換方便。
密封性好

三通球閥采用四氟密封圈，耐磨、耐壓、耐溫更好，高溫度可選硬密封。
可變通

連接可變成法蘭或者螺紋、電動動執行器可變成氣動開關閥或氣動切斷閥。
易維修

氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

產品詳情

Q45F不銹鋼高平臺三通球閥產品概述

Q45F不銹鋼高平臺三通球閥是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。

一、Q45F不銹鋼高平臺三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
二、Q45F不銹鋼高平臺三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化　　
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小　　

3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

兩閥座密封氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。

四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

Q45F不銹鋼高平臺三通球閥結構特點

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。

2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。

4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

5、活塞式角行程動執行器啟閉迅速配帶附件性能更好

Q45F不銹鋼高平臺三通球閥主要零件材料

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

Q45F不銹鋼高平臺三通球閥主要外形及連接尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
b	14	16	16	18	18	20	20	20	22	22	24	24
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
